Descubra as vantagens dos conectores MC4 para sistemas solares e saiba onde encontrar os melhores produtos no mercado
- Conectores MC4 são o padrão global para conexões em sistemas de energia solar, projetados para ambientes externos e condições climáticas extremas.
- Oferecem instalação simples, alta condutividade elétrica e durabilidade comprovada, reduzindo perdas de energia e riscos de falha.
- A Negrini é referência no fornecimento de conectores MC4, com equipe técnica especializada e suporte completo desde a escolha do produto até a instalação.
Resumo preparado pela redação.
Em qualquer sistema fotovoltaico, a qualidade da conexão elétrica entre os painéis solares define boa parte da eficiência do conjunto. É exatamente aqui que os conectores MC4 entram em cena, cumprindo um papel que vai muito além de simplesmente unir dois cabos.
O nome MC4 vem do fabricante Multi-Contact e da especificação de 4 milímetros do contato interno. Desde sua criação, o modelo se tornou o padrão de mercado para sistemas fotovoltaicos em todo o mundo, adotado por fabricantes e instaladores em residências, empresas e usinas de grande porte.
Sua aceitação global não é coincidência. O design foi pensado para oferecer segurança elétrica, resistência mecânica e facilidade de uso em um único componente, reduzindo o risco de erros durante a montagem e garantindo estabilidade operacional ao longo de décadas de funcionamento.
Chave Interruptora: o que é e para o que serve?

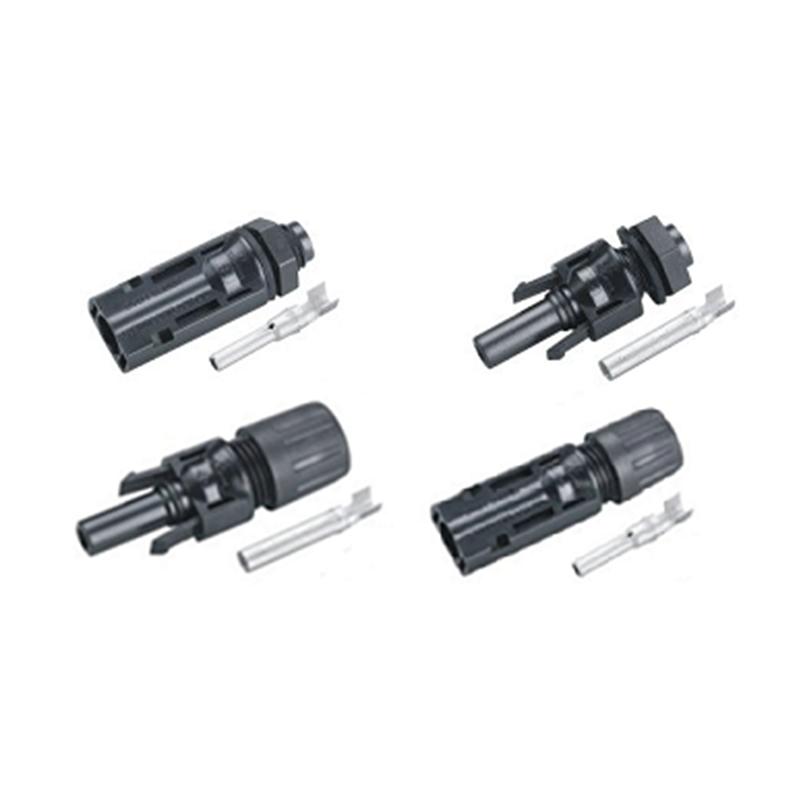

Como funciona um conector MC4
O princípio de funcionamento é baseado em um encaixe macho-fêmea com trava de pressão. Quando os dois lados são pressionados até o ponto de encaixe, um sistema de trava impede a desconexão acidental, mesmo em condições de vibração ou tensionamento dos cabos.
Internamente, o contato metálico de 4 mm é responsável pela condução da corrente elétrica. Esse contato é fabricado com materiais de baixa resistividade, o que minimiza as perdas por efeito Joule e contribui diretamente para o aumento da eficiência do sistema.
A proteção IP67 ou superior é padrão nos conectores MC4 de qualidade. Esse grau de proteção indica resistência total à poeira e à imersão temporária em água, características indispensáveis para componentes instalados em telhados e estruturas externas expostas à chuva e à umidade.
Vantagens dos conectores MC4 em sistemas fotovoltaicos
Escolher conectores adequados para uma instalação solar é uma decisão técnica com impacto direto no desempenho e na segurança do sistema. Os conectores MC4 concentram características que os tornam a opção mais indicada para esse tipo de aplicação.
Principais vantagens:
- Conexão segura e estável: O sistema de trava elimina o risco de desconexão acidental, garantindo continuidade na transferência de energia mesmo sob variações de temperatura e vibração.
- Resistência ambiental comprovada: Suportam faixas de temperatura que variam de -40°C a +90°C, além de alta umidade, radiação UV intensa e exposição a chuva e vento.
- Instalação simples e intuitiva: O encaixe macho-fêmea dispensa ferramentas especiais na maioria das aplicações, reduzindo o tempo de montagem e o risco de erros durante a instalação.
- Alta condutividade elétrica: O contato metálico de baixa resistência minimiza perdas de energia, contribuindo para que o sistema opere próximo à sua capacidade máxima.
- Durabilidade a longo prazo: Fabricados com polímeros resistentes à UV e metais de alta qualidade, os conectores MC4 são projetados para durar mais de 25 anos em campo aberto.
Essas características explicam por que os conectores MC4 estão presentes em praticamente todos os sistemas fotovoltaicos instalados profissionalmente, desde residências até grandes projetos de geração distribuída..
Onde os conectores MC4 são utilizados
A aplicação mais comum é a conexão em série dos painéis solares, formando os chamados strings. Cada painel possui dois conectores, um positivo e um negativo, que se encaixam nos conectores do painel seguinte, formando uma cadeia contínua de geração.

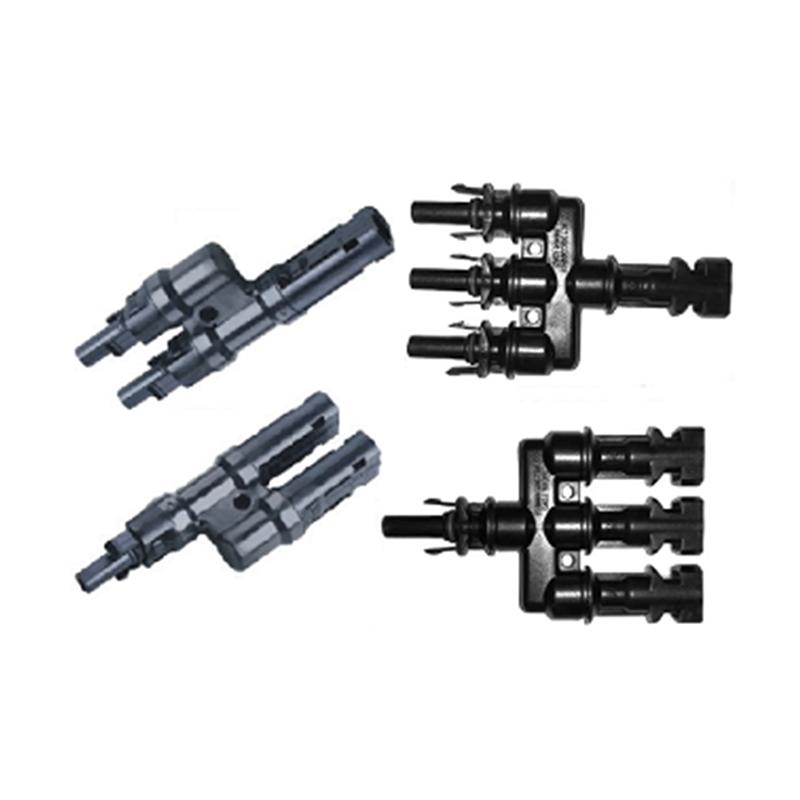

Além da conexão painel a painel, os conectores MC4 são utilizados nas junções de strings múltiplas, nos pontos de entrada do inversor e nas emendas de cabos fotovoltaicos em geral. Em alguns projetos, são usados também junto a caixas de string e sistemas de proteção contra sobretensão.
Em instalações comerciais e industriais, onde o número de painéis é significativamente maior, a padronização dos conectores MC4 simplifica a manutenção preventiva e corretiva.
Um técnico familiarizado com o padrão consegue identificar, substituir ou inspecionar qualquer ponto de conexão sem precisar adaptar ferramentas ou procedimentos.
Como escolher conectores MC4 de qualidade
O mercado oferece uma variedade grande de conectores MC4, com diferenças significativas de qualidade e preço. Saber distinguir um produto confiável de um item de baixa procedência é fundamental para proteger o investimento no sistema fotovoltaico.
Critérios para avaliação:
- Certificações internacionais como TÜV, UL e IEC 62852
- Grau de proteção IP67 ou superior
- Faixa de temperatura operacional declarada pelo fabricante
- Material do contato metálico (cobre estanhado ou banhado a ouro para maior durabilidade)
- Compatibilidade com a bitola do cabo fotovoltaico utilizado no projeto
- Garantia e procedência do fornecedor
Evitar produtos sem certificação e sem rastreabilidade de origem é uma medida de segurança que poupa problemas futuros. Falhas elétricas em sistemas fotovoltaicos podem resultar em perdas de geração, danos ao inversor e riscos à estrutura onde o sistema está instalado.
Conectores MC4 e a eficiência do sistema fotovoltaico
Cada ponto de conexão em um sistema solar é um ponto potencial de perda de energia. Conectores com alta resistência de contato dissipam energia na forma de calor em vez de conduzi-la para o inversor. Em grandes instalações, esse efeito se multiplica e pode representar uma redução perceptível na geração mensal.
Conectores MC4 de qualidade apresentam resistência de contato inferior a 0,5 mΩ, o que praticamente elimina as perdas por resistência nesse ponto. Comparado a conectores genéricos que podem apresentar resistências dez vezes maiores, a diferença em geração ao longo de anos de operação é considerável.
Além da eficiência elétrica, a integridade mecânica dos conectores também influencia o desempenho do sistema. Conexões que permitem infiltração de umidade oxidam o contato metálico ao longo do tempo, aumentando progressivamente a resistência e reduzindo a geração de forma silenciosa e difícil de diagnosticar sem inspeção específica.
Negrini: a fornecedora de conectores MC4 ideal para o seu projeto
Encontrar um fornecedor confiável para conectores MC4 faz diferença desde a fase de especificação do projeto até o suporte pós-instalação. A Negrini reúne as condições necessárias para ser esse parceiro em qualquer tipo de instalação fotovoltaica.
A empresa oferece uma linha completa de conectores MC4 com certificação e rastreabilidade, garantindo que o produto adquirido atende às especificações técnicas declaradas. A equipe técnica está preparada para orientar clientes na escolha do modelo mais adequado para cada aplicação, considerando bitola de cabo, corrente de projeto e condições ambientais do local de instalação.
Além do fornecimento do produto, a Negrini oferece suporte completo na instalação, auxiliando profissionais e empresas na correta especificação e montagem dos sistemas fotovoltaicos. Esse suporte reduz o risco de erros e contribui para que o sistema atinja sua capacidade máxima de geração desde o primeiro dia de operação.
Para projetos que demandam volume, agilidade no fornecimento ou orientação técnica mais aprofundada, a Negrini está disponível para atender com agilidade e conhecimento especializado.
Entre em contato com a equipe da Negrini e receba orientação técnica especializada, com os melhores produtos e suporte completo do início ao fim da sua instalação.
